Cable plano con revestimiento de caucho especial

Taitong Cable es un fabricante chino profesional que se especializa en cables planos con revestimiento de caucho especial. Nuestros productos se aplican ampliamente en maquinaria portuaria, grúas pórtico, puentes grúa y diversos equipos especiales, incluidas aplicaciones de desplazamiento en ascensor. Al adoptar materiales de alta calidad y estrictos estándares de producción, nuestros cables planos con revestimiento de caucho especial presentan una flexibilidad, durabilidad y resistencia ambiental excelentes que se han exportado a clientes de todo el mundo con precios directos de fábrica.

Enviar Consulta

Descripción del Producto

1. Introducción del producto

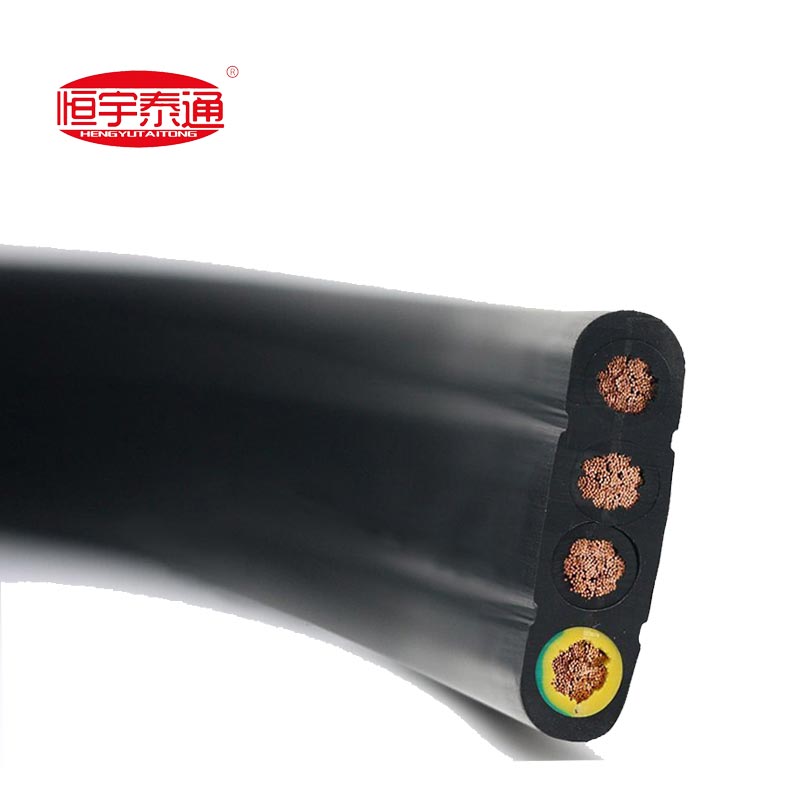

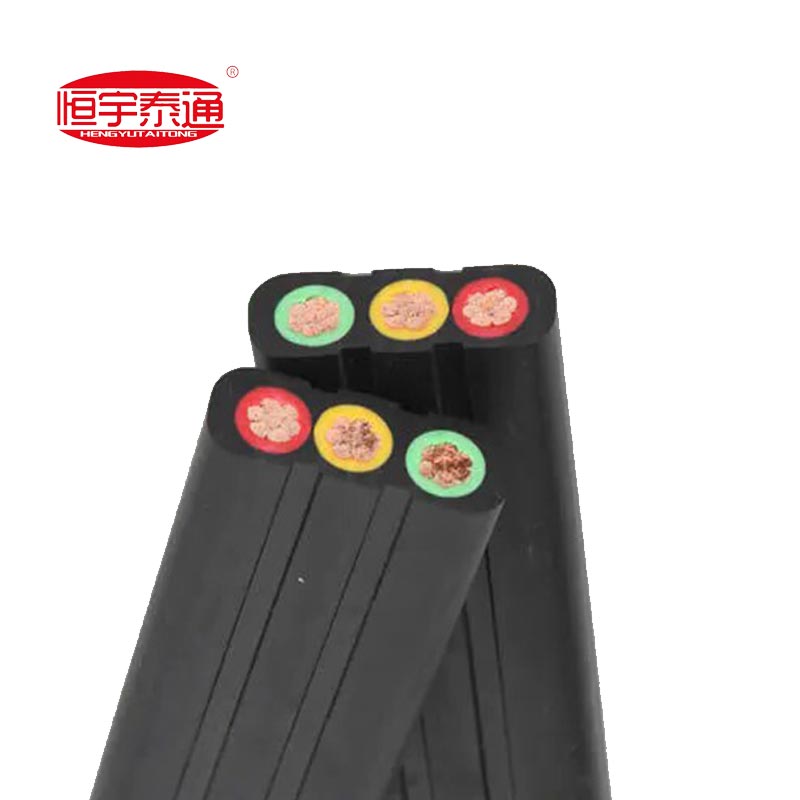

El cable plano con revestimiento de goma especial es un cable plano altamente flexible y resistente diseñado para trabajos móviles y duros. ambientes. Se compone principalmente de conductores de cobre trenzados flexibles, aislamiento de caucho y alambre de acero de carga. refuerzo y una gruesa funda de goma. Este cable presenta una excelente resistencia a la flexión, alta resistencia a la tracción, aceite Resistencia, resistencia a la abrasión y resistencia al envejecimiento. La estructura plana evita eficazmente la torsión y el enrollamiento. durante movimientos frecuentes, ampliamente utilizado en maquinaria portuaria, grúas pórtico, puentes grúa, ascensores y otros equipo especial. Admite una transmisión estable de energía y señal bajo operación recíproca a largo plazo. con Rendimiento confiable y gran adaptabilidad, es ideal para diversas aplicaciones de transmisión de energía móvil en interiores y al aire libre.

2. Modelos y especificaciones de productos

2.1 Tipos de productos de cable plano con revestimiento de caucho especial

1. Cable plano flexible recubierto de goma
2. Cable plano con revestimiento de NBR y aislamiento de PVC
3. Cable plano de goma con blindaje trenzado de cobre.
4. Cable plano de alto rendimiento con funda exterior de poliuretano
5. Cable plano multinúcleo (8–48 núcleos) para sistemas de control de grúas

2.2 Estructura del cable plano revestido de caucho especial

Conductor: Cobre recocido fino multifilar, conforme a IEC 60228 Clase 5/6 o VDE 0295 Clase 5; Trenzado extrafino para una alta flexibilidad.

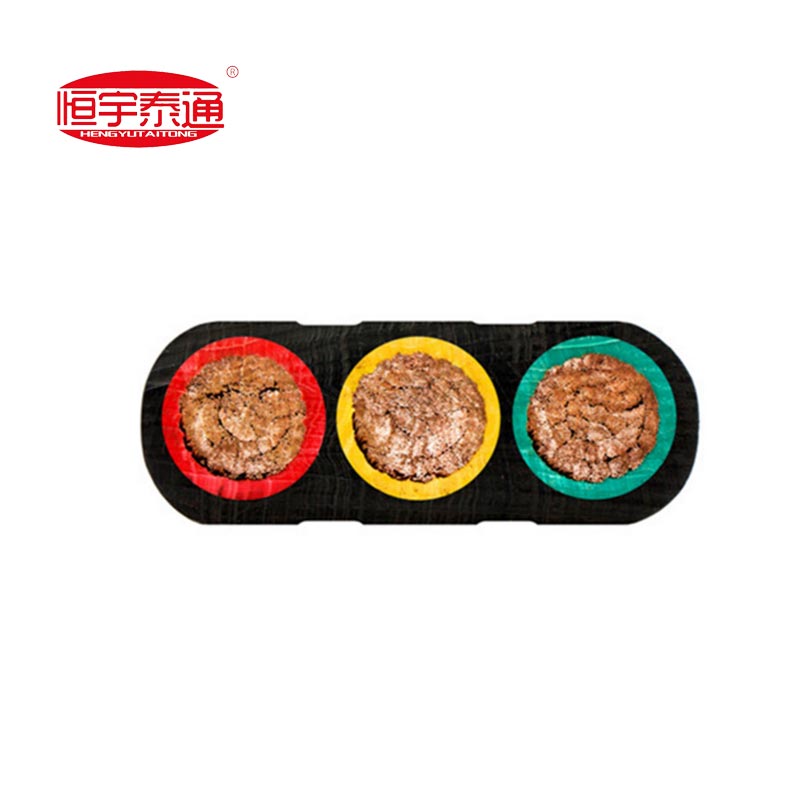

Aislamiento: EPR (caucho de etileno propileno) o compuesto especial de PVC; codificados por colores o numerados para su identificación; Verde-amarillo para núcleo de conexión a tierra.
Disposición central: Diseño de núcleo plano paralelo (lineal) o quincuncial para mayor compacidad y antitorsión.

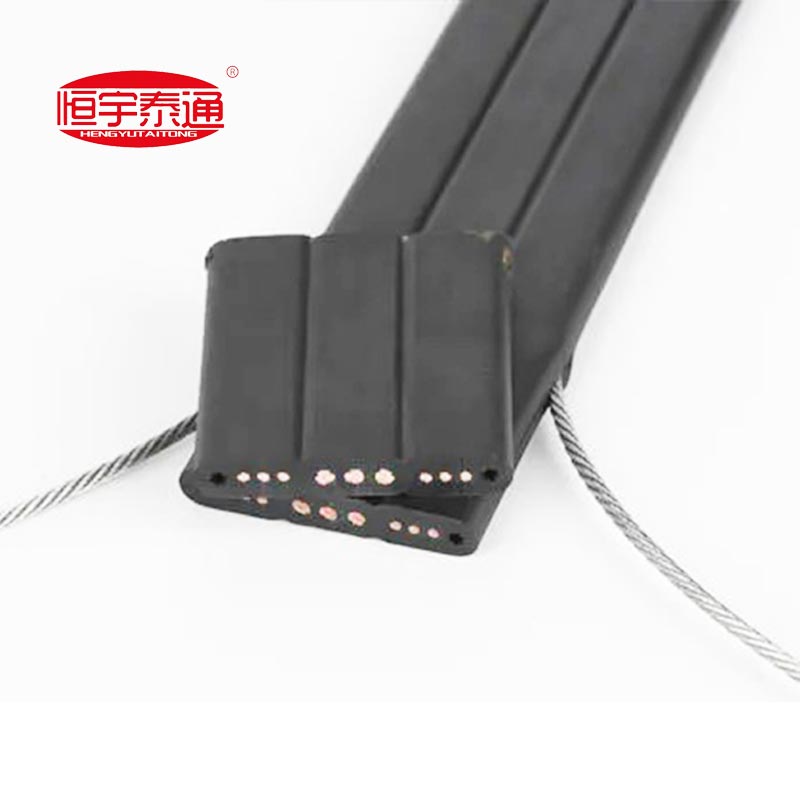

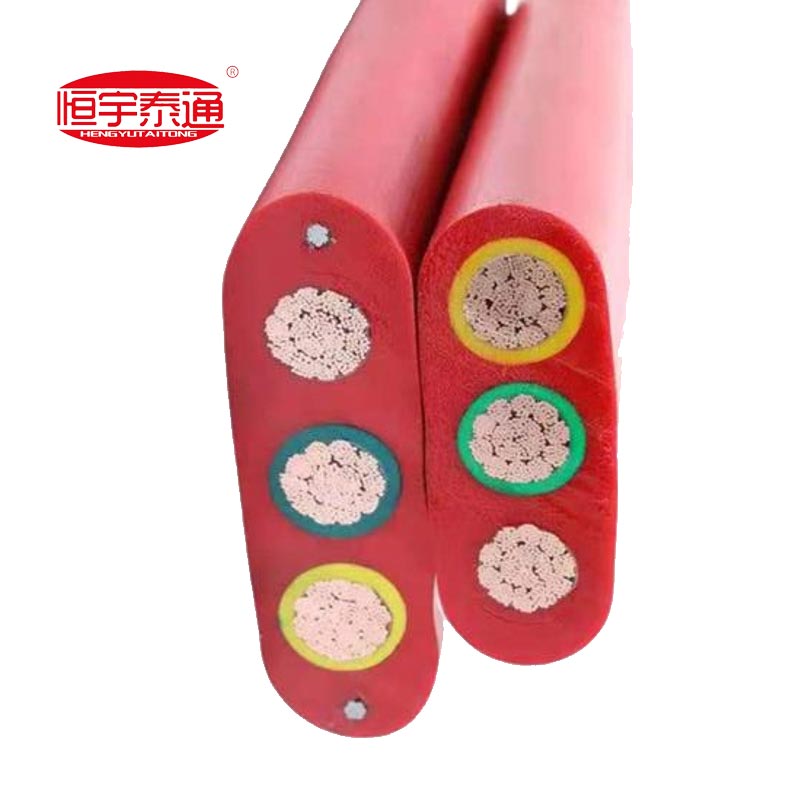

Reforzamiento: Dos alambres de acero galvanizado incrustados en ambos lados para mayor resistencia a la tracción, fundamental para viajes de grúa de largo alcance.
Blindaje: Trenza de cobre estañado de alta densidad (densidad de blindaje >80%) para resistir interferencias electromagnéticas.
Funda exterior: NBR (caucho de nitrilo) de alta resistencia, CSM (polietileno clorosulfonado) o PUR (poliuretano); resistente al aceite, a la abrasión, a los rayos UV y a la niebla salina.

3.Características clave de rendimiento del cable plano con revestimiento de goma

3.1 Clasificación de voltaje: 300/500V, 450/750V, 0,6/1kV (grados industriales estándar).
3.2 Rango de temperatura: -40°C a +90°C (funcionamiento continuo); personalizado hasta -50°C o hasta +120°C disponible.
3.3 Radio de curvatura: Instalación fija: 5× espesor de cable; móvil/de viaje: 8–10× espesor del cable.
3.4 Vida de flexión: ≥1.000.000 de ciclos; Modelos de alta flexión ≥5.000.000 de ciclos.
3.5 Resistencia mecánica: Resistencia a la tracción ≥50MPa; resistencia al desgarro ≥25N/mm; Resistencia a la abrasión ≥5.000 ciclos de fricción.
3.6 Resistencia ambiental: Resistente al aceite, resistente a ácidos/álcalis, resistente a los rayos UV, resistente a la niebla salina; Apto para entornos marinos y portuarios.
3.7 Retardante de llama: Cumple con IEC 60332-1, VDE 0472-804 Parte B y UL 94 V-0/VW-1.
3.8 Rendimiento eléctrico: Resistencia de aislamiento ≥10MΩ·km a 20°C; Pruebe el voltaje de 2500 a 3500 V CA durante 5 minutos sin averías.

4.Estándares aplicables

Estándares Internacionales

IEC 60227: Cables aislados con cloruro de polivinilo de tensiones nominales de hasta 450/750 V inclusive.
IEC 60228: Conductores de cables aislados.
IEC 60332-1: Ensayo de cables aislados en condiciones de incendio. Parte 1: Ensayo de propagación vertical de la llama para un solo hilo o cable aislado.
VDE 0295: Conductores de cobre flexibles para cables.
VDE 0482 / EN 50265-2-1: Especificaciones para cables flexibles con cubierta de goma para uso general.
CE (LVD/RoHS): Cumplimiento de la Directiva de Baja Tensión de la UE y Restricción de Sustancias Peligrosas.

Estándares chinos

GB/T 5023.6: Cables aislados con PVC de tensiones nominales de hasta 450/750 V inclusive. Parte 6: Cables de ascensor y cables planos para uso general.
GB/T 12706: Cables de alimentación y accesorios con aislamiento extruido de tensión nominal de 1 kV (Um=1,2 kV) a 35 kV (Um=40,5 kV).
GB/T 18380.1: Prueba de cables aislados en condiciones de incendio. Parte 1: Prueba de propagación vertical de la llama para un solo hilo o cable aislado.

5.Parámetros técnicos

Parámetro	Unidad	Valor típico
Tensión nominal	V	300/500, 450/750, 600/1000
Sección transversal del conductor	mm²	0,5–10 (control), 16–50 (potencia)
Número de núcleos	–	2–48
Radio de curvatura mínimo (móvil)	× Espesor	8–10
Temperatura de funcionamiento	°C	-40 a +90
Voltaje de prueba (CA)	V	2500–3500 (5 minutos)
Resistencia de aislamiento (20°C)	MΩ·km	≥10
Resistencia a la tracción (funda)	MPa	≥50
Retardante de llama	–	CEI 60332-1, UL 94 V-0

Respaldado por precios competitivos, capacidad de producción a gran escala, equipos de fabricación avanzados y una Equipo de talento profesional, Taitong Cable Co., Ltd. ocupa una posición destacada en la industria del cable de China.

Nuestros cables planos especiales con revestimiento de goma se venden en el mercado nacional desde hace muchos años y se amplían continuamente. en los mercados internacionales, contribuyendo a la mejora del medio ambiente residencial, público e industrial. estándares junto con proyectos civiles y nacionales, y asociarse con clientes extranjeros para construir una economía más progresista. sociedad.

Como fabricante y proveedor chino de cables de buena reputación, contamos con un equipo de investigación y desarrollo y un estricto cumplimiento de las normas de seguridad y estándares de calificación, como la certificación ISO, el marcado CE y la certificación MA de uso de minas. Estas fortalezas brindan Ahorros de costos tangibles y beneficios operativos confiables para clientes de todo el mundo, obteniendo una amplia distribución global. reconocimiento y confianza.
