Por qué redes eléctricas de cables de aluminio blindados de 4 núcleos

Resumen: En las ampliaciones de servicios industriales, redes de recolección de plantas solares y redes de distribución de edificios comerciales, equilibrar la durabilidad del entierro directo con presupuestos de adquisiciones ajustados es una prioridad de ingeniería clave. Los cables de alimentación de aluminio blindados de 4 núcleos (serie YJLV22/0,6/1kV) sirven como una solución de transmisión de alta confiabilidad para redes secundarias de bajo voltaje. Este artículo técnico analiza el diseño de múltiples capas, la mecánica de doble armadura de cinta de acero y los beneficios de costos que hacen de los cables eléctricos de aluminio de 4 núcleos la mejor opción para las licitaciones internacionales de infraestructura.

Tabla de contenido

Introducción

Arquitectura estructural de cables de aluminio blindados de 4 núcleos

Armadura de cinta de acero doble: protección de tramos de servicios públicos de entierro directo

Diseño de 4 núcleos: racionalización de la energía trifásica de bajo voltaje

Ventajas de costos de los conductores de aluminio trenzados

Escenarios de aplicación primaria en redes eléctricas regionales

Personalización directa de fábrica y seguridad de abastecimiento

Introducción

Las líneas subterráneas de distribución de energía de baja tensión están sujetas a grandes esfuerzos físicos. Las zanjas subterráneas exponen los cables no blindados al movimiento del suelo, fuerzas de compactación, bordes afilados de rocas y posibles intrusiones de roedores. Además, la especificación de conductores de cobre en largos tramos de distribución infla sustancialmente los costos de materia prima y los gastos de flete.

Para resolver estos obstáculos de instalación, Taitong Cable fabrica cables de alimentación de aluminio blindados con cinta de acero de 4 núcleos y 0,6/1 kV de primera calidad. Al combinar conductores de aluminio trenzados de alta conductividad con una robusta armadura de cinta de acero doble, nuestros cables brindan resistencia mecánica confiable y suministro continuo de energía para contratistas de servicios públicos de todo el mundo.

Arquitectura estructural de cables de aluminio blindados de 4 núcleos

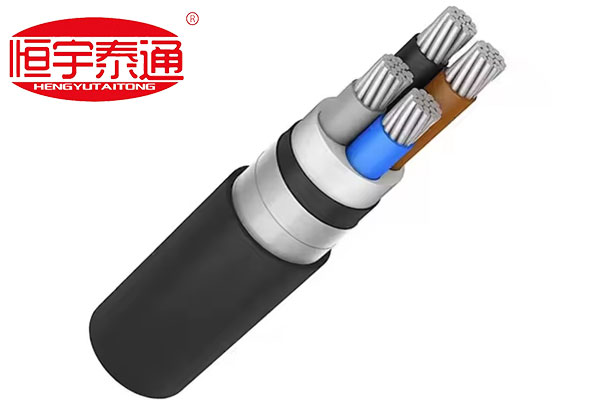

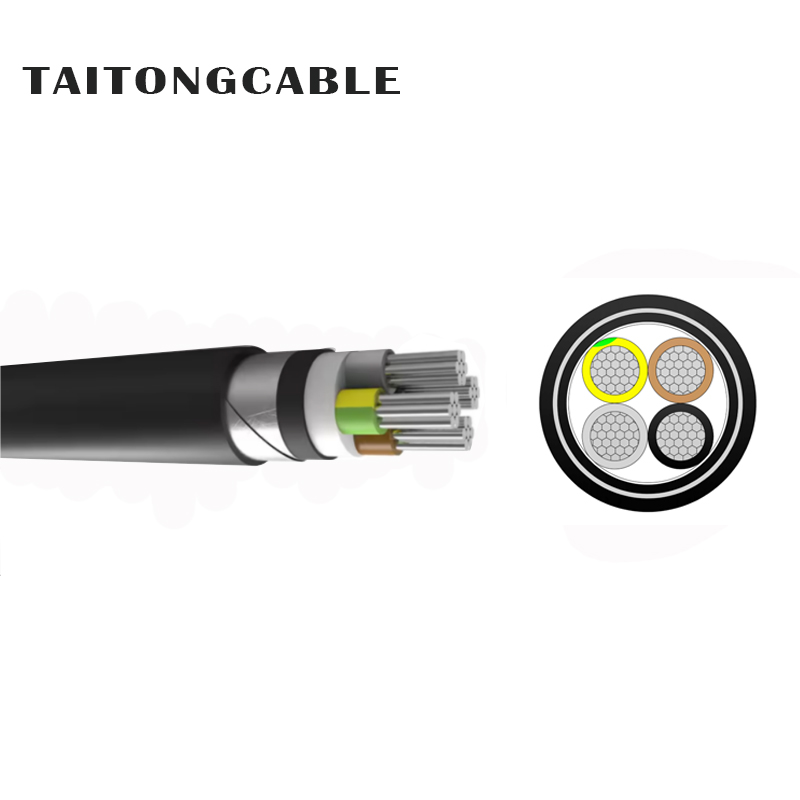

Una mirada detallada a la sección transversal del cable de alimentación de aluminio blindado de 4 núcleos ilustra su ingeniería en capas construida para condiciones subterráneas difíciles:

Conductores de aluminio trenzado compactado: formados a partir de alambres de aluminio eléctrico de alta pureza trenzados firmemente para reducir el diámetro del cable y al mismo tiempo garantizar una conductividad eléctrica óptima.

Aislamiento XLPE/PVC codificado por colores:Aislamiento de fases codificado por colores (p. ej., marrón, azul, negro, gris) que permite una identificación precisa de las fases y una conexión de terminales simplificada durante la instalación en el sitio.

Ropa de cama interior extruida:Capa de cojín protector interior suave envuelta sobre el paquete central ensamblado para evitar daños por fricción de la armadura.

Armadura de cinta de acero doble (DSTA):Cintas de armadura de acero helicoidales superpuestas envueltas de forma segura alrededor del lecho interior, absorbiendo fuertes impactos externos y presión radial.

Funda exterior resistente a la intemperie:Cubierta exterior de PVC o PE resistente a los rayos UV, resistente a la humedad del suelo, la corrosión ácida y la abrasión de la superficie.

Armadura de cinta de acero doble: protección de tramos de servicios públicos de entierro directo

¿Por qué los consultores de proyectos y los contratistas EPC especifican una armadura de cinta de acero doble (DSTA) para instalaciones de cables subterráneos?

1.Compatibilidad con entierro directo:Los cables blindados eliminan la necesidad de costosos conductos externos de PVC u hormigón, lo que permite la instalación directa en zanjas de tierra abiertas y reduce los costos totales de construcción civil.

2. Resistencia extrema al aplastamiento y al impacto:Los asentamientos del subsuelo y los vehículos pesados ​​que pasan por encima aplican una fuerza vertical continua. Las envolturas dobles de cinta de acero protegen los conductores internos contra deformaciones y perforaciones físicas.

3.Defensa contra plagas subterráneas:Los roedores y las plagas excavadoras frecuentemente mastican los polímeros exteriores blandos. La capa de cinta de acero crea una barrera física impenetrable que extiende la vida útil de la línea más allá de los 30 años.

Diseño de 4 núcleos: racionalización de la energía trifásica de bajo voltaje

La configuración de 4 núcleos está diseñada específicamente para redes de distribución trifásicas de cuatro hilos (3 Ph+N):

Distribución de fase equilibrada:Admite conductores trifásicos junto con un conductor neutro de tamaño completo en un solo haz de cables.

Diseño simplificado:Reduce la mano de obra para el tendido de cables y los requisitos de espacio en la bandeja de cables en comparación con el tendido de varios cables de un solo núcleo.

Ventajas de costos de los conductores de aluminio trenzados

El precio de las materias primas afecta significativamente la viabilidad de la infraestructura. La utilización de conductores trenzados de aluminio en lugar de cobre produce claros beneficios económicos:

Ahorros sustanciales de capital:El aluminio ofrece una excelente capacidad de transporte de energía a una fracción del costo del material del cobre, lo que permite a los contratistas ampliar los presupuestos de los proyectos a lo largo de distancias de distribución más largas.

Peso reducido de transporte y manipulación:La propiedad liviana del aluminio simplifica la extracción de bandejas portacables, reduce las horas de mano de obra de instalación y optimiza la carga de contenedores para envíos al extranjero.

Escenarios de aplicación primaria en redes eléctricas regionales

Gracias a su durabilidad estructural y alta rentabilidad, las líneas de aluminio blindado de 4 núcleos de Taitong Cable se presentan ampliamente en licitaciones globales:

Redes de captación de parques solares y eólicos:Transporte de energía CA de bajo voltaje desde transformadores elevadores a los principales centros de distribución a través de extensos campos solares.

Complejos Industriales y Comerciales:Enrutamiento de alimentadores principales subterráneos que conectan los transformadores principales de servicios públicos a los paneles de distribución de la fábrica.

Licitaciones de Ampliación de Red Suburbana:Reemplazar frágiles líneas aéreas con redes blindadas enterradas para evitar cortes de energía relacionados con el clima en zonas residenciales en crecimiento.

Personalización directa de fábrica y seguridad de abastecimiento

Las licitaciones de servicios públicos no dejan espacio para huecos de aislamiento, variaciones de conductores o espacios en la armadura. Los contratos de adquisiciones globales exigen un estricto cumplimiento de parámetros reconocidos, incluidos IEC 60502-1 y BS 5467.

EnCable Taitong, apoyamos la ejecución de su proyecto a través de un modelo de producción personalizado 100% directo de fábrica. No promocionamos artículos prefabricados y antiguos en liquidación de almacén. En su lugar, fabricamos a medida cada lote de cables de aluminio blindados de 4 núcleos para alinearlos directamente con la lista de cantidades precisa de su proyecto: calibramos las secciones transversales de los conductores (de 16 mm2 a 500 mm2), el espesor del aislamiento, los parámetros de la armadura y los materiales de la cubierta exterior para cumplir con los estándares de red nacionales locales.

Póngase en contacto con nuestra división de ingeniería de cables de alimentación hoy para solicitarinformes de pruebas de tipo verificados, dibujos dimensionales personalizados o una cotización de precio directa y exprés de fábrica para su próxima licitación de energía.
