Cables de alimentación con revestimiento y aislamiento de PVC de cobre blindado STA multinúcleo de bajo voltaje

Los cables de alimentación con revestimiento y aislamiento de PVC de cobre blindado STA multinúcleo de bajo voltaje de 0,6/1 kV (CU/PVC/STA/PVC) cumplen con IEC 60502-1. Construido con un conductor de cobre desnudo trenzado Clase 2 (el conductor de cobre sólido Clase 1 es opcional para tamaños inferiores a 6 mm² bajo pedido), aislamiento de PVC, armadura de doble cinta de acero (STA) y cubierta exterior de PVC, el cable ofrece una fuerte resistencia contra la compresión y el impacto mecánico externo. Adecuado para instalación fija, este cable de alimentación blindado STA se puede colocar en cementerios directos, zanjas para cables y conductos subterráneos para instalaciones industriales, construcciones municipales, energía auxiliar de tránsito ferroviario y distribución en edificios comerciales. La temperatura nominal de funcionamiento continuo es de 70 ℃, con identificación de núcleos siguiendo las reglas de codificación de colores IEC60445/HD-308-S2.

Taitong Cable, un proveedor confiable de cables de China, que posee 5 plantas en China, suministra pedidos al por mayor a precios de fábrica. Hay varias configuraciones principales disponibles. Respaldamos los requisitos personalizados y brindamos asistencia técnica para la certificación local, atendiendo a compradores de proyectos, contratistas EPC, mayoristas y distribuidores de electricidad en todo el mundo.

CU/PVC/PVC-ropa de cama/STA/PVC-0.6/1kV

HD 603: NYBY-STA, NYBY-SWA

(Si se requiere el cumplimiento de HD603S1A3, indíquelo claramente en sus especificaciones).

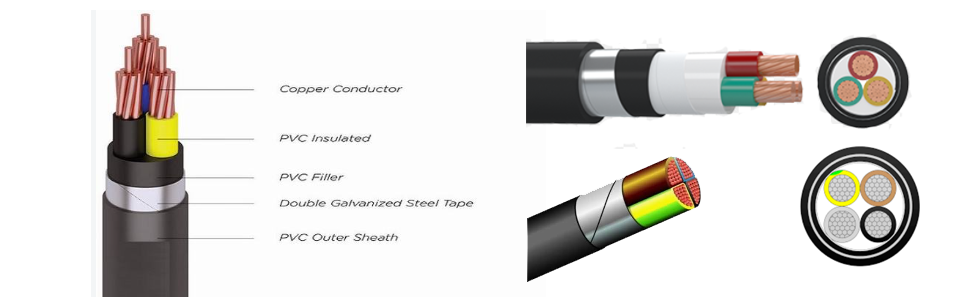

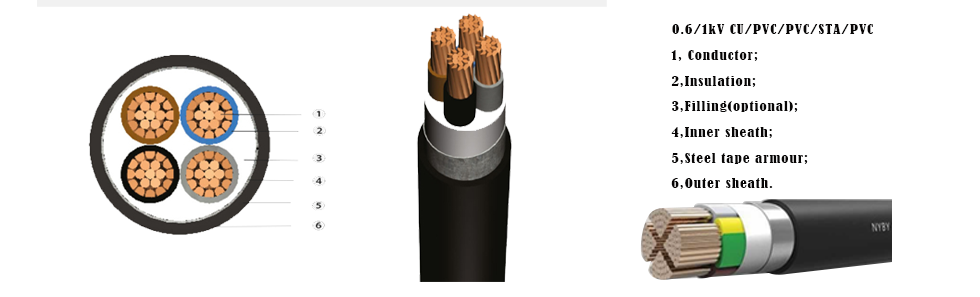

Construcción (de interior a exterior)

---

1, Conductor: Conductor de cobre recocido liso trenzado Clase 2 según IEC60228 (el conductor sólido Clase 1 también está disponible como opción).

2, Aislamiento: Aislamiento de PVC-A que cumple con IEC-60502-1

3, núcleos aislados dispuestos con rellenos no higroscópicos (opcional)

4, ropa de cama: ropa de cama de PVC extruido

5, Armadura: Armadura de cinta de acero galvanizada doble (DSTA/STA)

6, cubierta superior: cubierta exterior de PVC extruido, tipo ST2

Aplicaciones de cables de alimentación enfundados y aislados con PVC de cobre blindado STA multinúcleo de baja tensión 0,6/1 kV

---

Este cable de alimentación blindado STA (cinta de acero doble) con aislamiento de PVC y cobre de bajo voltaje de 2 a 5 núcleos está diseñado para instalaciones de diseño fijo. La armadura de cinta de acero galvanizado de doble capa ofrece una excelente resistencia al aplastamiento, protección contra impactos y roedores. Se adopta ampliamente para tendido subterráneo enterrado directamente, zanjas para cables, conductos subterráneos, túneles y galerías de tuberías de servicios públicos.

Este cable de PVC blindado LV STA suministra energía para maquinaria de plantas industriales, infraestructura municipal, red eléctrica subterránea de distritos residenciales, circuitos auxiliares de tránsito ferroviario, distribución de energía en sótanos y transmisión de energía en sitios al aire libre. (No apto para instalación bajo cargas de tracción pesadas).

Color del aislamiento del núcleo: Identificación según HD 308 S2. Verde/Amarillo para conductor de protección según IEC 60445. (Ver figura a continuación)

---

Los colores del aislamiento y de la cubierta exterior están disponibles para personalizar.

Beneficios principales de los cables de alimentación revestidos de PVC blindados con cinta de acero doble para ropa de cama de PVC con aislamiento de PVC y cobre de bajo voltaje (600/1000 V)

---

1, Protección mecánica: La armadura de cinta de acero (STA) evita daños por aplastamiento, impactos o roedores.

2. Estabilidad fija: el diseño de cobre multinúcleo maneja cargas estables y continuas de bajo voltaje de manera eficiente.

3. Resistencia ambiental: la funda exterior de PVC resiste la humedad, la intemperie y la exposición a productos químicos suaves cuando se usa al aire libre.

Especificaciones técnicas de los cables de alimentación de PVC STA PVC Cu multinúcleo LV de 0,6/1 kV

---

Construcciones disponibles a la medida para cables de alimentación con revestimiento y aislamiento de PVC de cobre, multinúcleos y blindados con STA de bajo voltaje

---

Construcción de capa básica:

Conductor de cobre + aislamiento de PVC-A + ropa de cama + armadura de cinta de acero STA + funda exterior

Nota: Los campos magnéticos dentro de los cables multinúcleo se contrarrestan entre sí, por lo que no se producirá un calentamiento intenso por corrientes parásitas, lo que hace que la armadura de cinta de acero STA sea adecuada para diseños de varios núcleos.

Opciones de funda exterior (seleccionables de forma personalizada)

1, funda ST2-PVC (opción estándar de fábrica, para ubicaciones interiores, zanjas para cables y edificios comunes)

2, funda de polietileno ST7-PE: diseñada para enterramiento directo en la naturaleza, suelo húmedo y condiciones al aire libre, con rendimiento impermeable, resistente al envejecimiento y a bajas temperaturas.

3, funda ST8-LSZH con bajo contenido de humo y sin halógenos: se aplica en proyectos de áreas públicas concurridas, como túneles, metros y centros comerciales.

Designaciones de estructura completa

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Opciones de reemplazo de armadura

1, armadura de cinta de acero STA (estándar, buena para soportar cargas de compresión para entierros subterráneos)

2, armadura de alambre de acero fino SWA para escenarios que requieren tanto resistencia a la compresión como resistencia a la tracción

3, Armadura de alambre de acero grueso y resistente para condiciones de colocación de cargas pesadas y alta tensión

4, armadura de alambre de aluminio AWA para requisitos livianos y resistentes a la corrosión

Personalización del tipo de conductor

1, conductor de cobre sólido Clase 1 para instalación fija

2, conductor de cobre trenzado compactado Clase 2 (estándar general de fábrica)

3. Conductor de cobre trenzado flexible Clase 5 para cableado de equipos que se dobla con frecuencia

4, conductor de aluminio opcional

Actualización del material aislante

1, aislamiento de PVC-A (versión base, con temperatura de funcionamiento a largo plazo de 70 ℃)

2, aislamiento de polietileno reticulado XLPE (temperatura de trabajo nominal de 90 ℃ y mayor capacidad de carga de corriente)

Ropa de cama interior personalizable

1, la ropa de cama estándar adopta material de PVC;

2. Hay disponible ropa de cama de PE o LSZH a juego con el material de la funda exterior.

Capa de protección electromagnética opcional

Blindaje de cinta de cobre opcional instalado entre el aislamiento y la ropa de cama para bloquear la interferencia electromagnética industrial de inversores y dispositivos de control.

Ejemplo: Cu/PVC-Shield/STA/PE

Diseños de combinación de múltiples núcleos

Configuraciones de 2 núcleos, 3 núcleos, 4 núcleos, 5 núcleos, 3+1 núcleos, 3+2 núcleos, 4+1 núcleos

Funda exterior funcional especial modificada

Funda hecha a medida para un rendimiento retardante de llama, resistente al fuego, resistente a los rayos UV, resistente al aceite, antitermitas, resistente al frío y anticorrosión.

¿Razones para realizar pedidos al por mayor de cables de Taitong Cable?

---

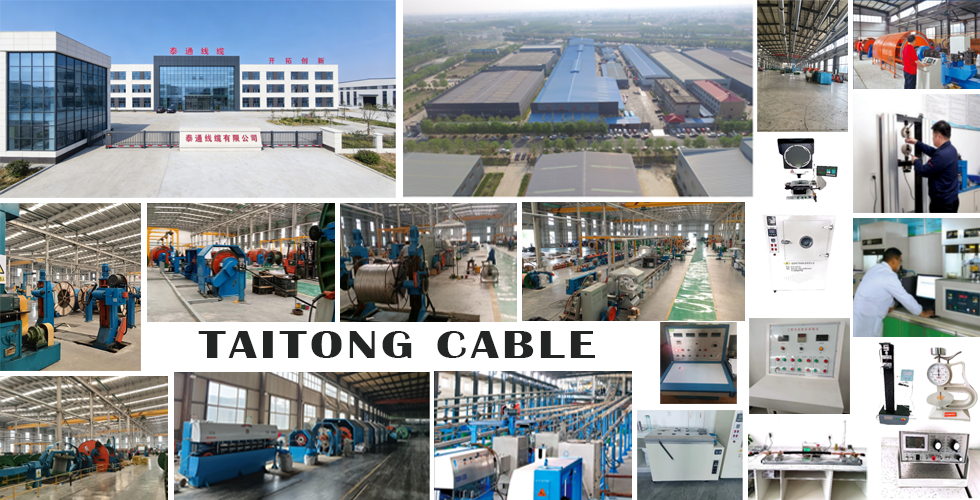

Como fabricante de alambres y cables a gran escala con sede en China, Taitong Cable ha suministrado suministros de cables para conocidos proyectos a gran escala y ha establecido asociaciones cooperativas confiables a largo plazo desde 2002. Hemos acumulado una rica experiencia en comercio internacional orientado al extranjero y servicios de adquisición de pedidos al por mayor. Con el respaldo de cinco plantas de fabricación independientes y más de 30 sucursales en todas las regiones, suministramos productos de cable de primera calidad y servicios integrales pensados ​​para compradores globales.

Nuestra fábrica ha obtenido un conjunto completo de calificaciones autorizadas, que incluyen certificaciones de gestión de calidad ISO-9001, gestión ambiental ISO-14001, certificaciones de salud y seguridad ocupacional ISO-45001, cumplimiento CE y aprobaciones de pruebas de tipo de terceros. Todos nuestros cables cumplen estrictamente con las especificaciones internacionales IEC, HD, VDE y otros estándares regionales.

Respaldados por una sólida capacidad de fabricación, garantizamos una preparación rápida de existencias para proyectos de ingeniería energética, construcción de fábricas, desarrollo de zonas residenciales, infraestructura civil municipal e instalaciones de almacenamiento a gran escala en todo el mundo. Nuestros cables de serie completa con clasificación inferior a 35 kV satisfacen los requisitos de los estándares internacionales. Los cables de alimentación con revestimiento y aislamiento de PVC de cobre blindado STA de múltiples núcleos de bajo voltaje, incluida la serie NYBY, se encuentran entre nuestros productos estrella para adquisiciones a granel. Con equipos de ventas experimentados y una sólida solidez industrial, somos su proveedor confiable a largo plazo para compras de cables de gran volumen.
