Por qué los cables flexibles con aislamiento mineral protegen las redes

Resumen:Para rascacielos de alta densidad, redes de transporte subterráneo y zonas petroquímicas intensas, especificar el nivel máximo de cableado a prueba de fuego es esencial para proteger la seguridad pública.Cables flexibles resistentes al fuego con aislamiento mineralrepresentan el pináculo absoluto de la capacidad de supervivencia contra incendios eléctricos. Este artículo analiza la anatomía estructural avanzada, los mecanismos de defensa extremos contra incendios, agua y golpes y las ventajas de enrutamiento de la serie de cables de alimentación NG-A de 0,6/1 kV de grado industrial.

Tabla de contenido

Introducción

Disposición estructural de cables flexibles con aislamiento mineral NG-A de 0,6/1 kV

La supervivencia definitiva contra incendios: superar las llamas, el agua y el impacto

Por qué la flexibilidad cambia las reglas del juego para la instalación in situ

Personalización directa de fábrica y cumplimiento de abastecimiento

Introducción

Cuando un incendio importante compromete un complejo comercial o una refinería industrial, los cables estándar con aislamiento de plástico fallan en cuestión de minutos, cortando la energía a las líneas de vida estructurales. Incluso los cables retardantes de llama estándar o resistentes al fuego básicos tienen umbrales térmicos estrictos. Para los circuitos críticos, como los ascensores principales contra incendios, los sistemas de ventilación de respaldo y los paneles de control de emergencia, las especificaciones de ingeniería modernas requieren cables especializados que simplemente no pueden quemarse.

Para cumplir con estos parámetros de seguridad de infraestructura global sin concesiones, Taitong Cable Co., Ltd. fabrica cables resistentes al fuego, flexibles y con aislamiento mineral de alto rendimiento. Diseñadas con materiales inorgánicos que eliminan por completo los riesgos de combustión, nuestras líneas de productos ofrecen los máximos márgenes de seguridad operativa para proyectos de ingeniería de alto perfil en todo el mundo.

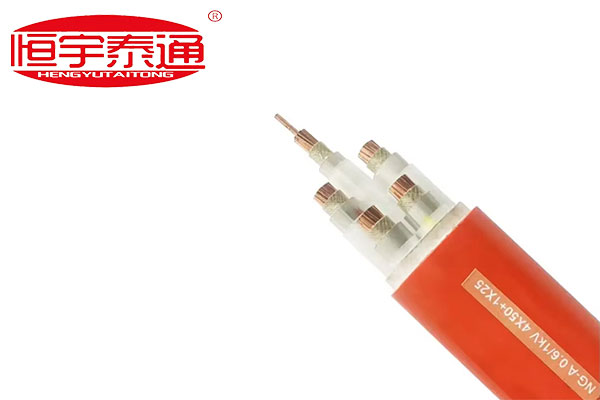

Disposición estructural de cables flexibles con aislamiento mineral NG-A de 0,6/1 kV

A diferencia de los cables de distribución de polímeros sintéticos estándar, la arquitectura NG-A 0.6/1KV 4 X 50 + 1 X25 mm" utiliza compuestos minerales inorgánicos para crear un escudo permanente.

contra el calor intenso:

Conductores de cobre de alta pureza:Formado a partir de cables eléctricos de cobre trenzados para garantizar una transmisión de potencia robusta y baja resistencia durante el rendimiento diario a plena carga.

Barrera de aislamiento mineral inorgánico:Envuelto y compactado utilizando minerales altamente estables (como óxido de magnesio o cintas minerales sintéticas especializadas). Esta capa no contiene absolutamente ningún material orgánico, lo que significa que no puede encenderse, incendiarse ni mantener la combustión.

Relleno interno y ropa de cama protectora:Fabricado con compuestos minerales no tóxicos e ignífugos que mantienen el núcleo estructural redondeado bajo tensión mecánica.

Funda protectora de aluminio/metálica:Una capa de contención metálica sin costuras debajo de la cubierta exterior que proporciona una impermeabilización impecable y un blindaje electromagnético (EMI) robusto.

Chaqueta exterior de seguridad de alta resistencia:Una cubierta de color naranja brillante/rojo, ignífuga y con bajo contenido de humo que proporciona una excelente resistencia al rastreo y una clara identificación de seguridad en bandejas de cables compartidas.

La supervivencia definitiva contra incendios: superar las llamas, el agua y el impacto

Las líneas eléctricas estándar resistentes al fuego generalmente se prueban solo contra exposición a llamas secas. Sin embargo, los incendios estructurales del mundo real implican tres fuerzas destructivas distintas que actúan simultáneamente: calor intenso, fuertes salpicaduras de agua de los sistemas de rociadores de emergencia e impactos físicos por el colapso de mampostería o vigas que caen.

La serie de aislamiento mineral flexible NG-A está diseñada específicamente para resistir estos peligros compuestos cumpliendo con rigurosos criterios internacionales como el protocolo BS 6387 CWZ:

1.Resistencia a las llamas (C):Mantiene la integridad continua del circuito eléctrico mientras se expone directamente a quemaduras intensas a 950 °C durante hasta 180 minutos.

2.Resistencia a la pulverización de agua (W):Resiste con éxito los cortocircuitos cuando se lo somete a una llama directa a 650 °C durante 15 minutos, seguido de 15 minutos de rociado intenso con agua con manguera contra incendios.

3.Resistencia a los golpes mecánicos (Z):Mantiene un flujo de potencia constante mientras es golpeado repetidamente por una barra de impacto mecánica en condiciones de prueba de llama a 950 °C.

Por qué la flexibilidad cambia las reglas del juego para la instalación in situ

Históricamente, utilizar líneas con aislamiento mineral significaba trabajar con varillas revestidas de cobre (BTTZ), pesadas, rígidas y anticuadas. Esos sistemas tradicionales requerían herramientas de doblado complejas y costosas, presentaban longitudes de producción cortas y generaban altos costos de mano de obra debido a las uniones complejas.

El moderno diseño mineral flexible NG-A de Taitong Cable resuelve estos problemas de instalación:

Radio de curvatura estrecho:Los conductores trenzados y la cinta protectora mineral flexible permiten que la línea se doble suavemente alrededor de pilares estructurales de concreto y dentro de gabinetes de distribución herméticos.

Tiradas largas continuas:Fabricado en tambores continuos extendidos, lo que elimina por completo la necesidad de uniones de cables intermedias, lo que reduce los puntos de vulnerabilidad eléctrica.

Personalización directa de fábrica y cumplimiento de abastecimiento

Los proyectos de infraestructura comercial de nivel élite permiten un margen absolutamente nulo para materiales no verificados o debilidades estructurales. Cada lote de sistemas de distribución de minerales debe alinearse perfectamente con su lista de cantidades exacta de ingeniería eléctrica (BOQ).

EnCable Co., Ltd de Taitong., rechazamos los sistemas rígidos de compensación de inventario producidos en masa en favor de un modelo de producción personalizado 100% directo de fábrica. Diseñamos y fabricamos cada lote de cables flexibles con aislamiento mineral para que coincidan con sus requisitos de configuración exactos, adaptando recuentos de núcleos específicos, disposiciones transversales precisas y longitudes estructurales personalizadas para alinearse con los parámetros eléctricos precisos de su proyecto.

Póngase en contacto con nuestro equipo de ingeniería eléctrica de alta seguridad hoypara acceder a informes de pruebas autorizados, dibujos estructurales detallados o para recibir una estimación de costos directa y exprés de fábrica para su próxima licitación de infraestructura de red.
