Selección de la sección transversal del cable de alimentación

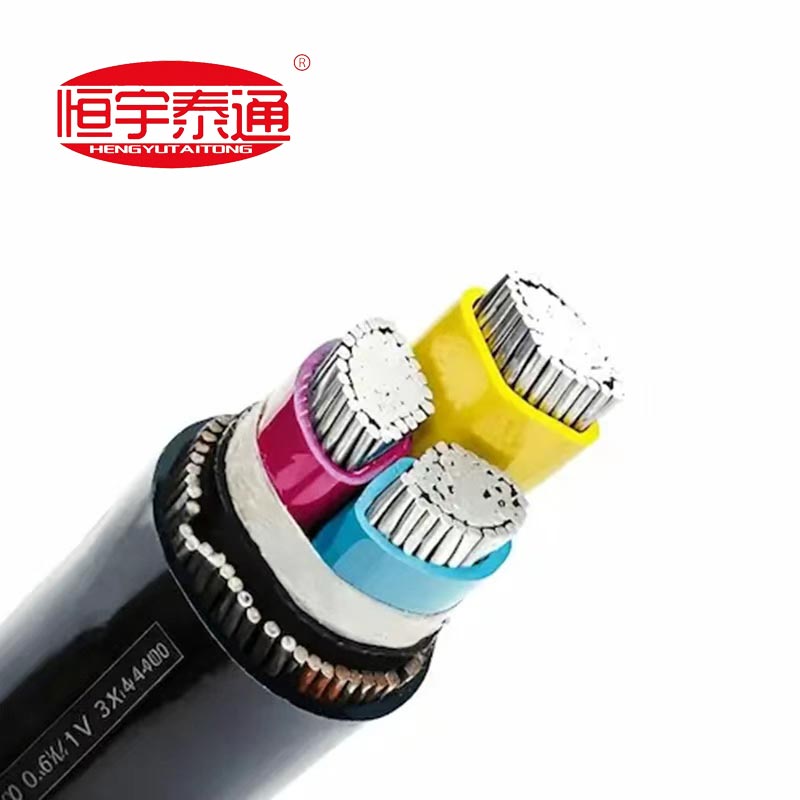

¿Cómo seleccionar la sección transversal de un conductor de cable de alimentación?

I. Principios para la selección de la sección transversal del conductor del cable de alimentación

La temperatura del conductor del cable bajo corriente de funcionamiento no deberá exceder el valor permitido para la vida útil del cable. La temperatura de funcionamiento de los conductores del cable en circuitos de servicio continuo deberá cumplir con las especificaciones pertinentes.

La temperatura del conductor del cable bajo corriente de cortocircuito y la duración del cortocircuito deben cumplir con las disposiciones.

La caída de voltaje del circuito conectado bajo corriente operativa no excederá el valor permitido del circuito.

Además de cumplir con los requisitos de los puntos 1 a 3 anteriores, la sección transversal de los cables de alimentación de 10 kV e inferiores se seleccionará preferentemente basándose en el principio de economía integral considerando la inversión inicial del cable y los costos operativos durante su vida útil.

Las secciones de los modelos de cables suministrados porCable TaiTonga clientes globales cumplen estrictamente con los estándares de la industria.

II. Selección de la sección transversal del conductor del cable.

El procedimiento general para el diseño y selección de cables es determinar primero el tipo de cable de acuerdo con las condiciones de tendido. La selección de la sección transversal del conductor del cable deberá tener en cuenta el entorno de tendido local.

Para cables de 66 KV y superiores, la capacidad de transporte de corriente se calculará con referencia a la norma industrial actual JB/T 10181.

Para cables de uso común de 35 kV y menos, se debe utilizar y calcular la capacidad de carga de corriente proporcionada por el fabricante con factores de corrección de acuerdo con el entorno de tendido local.

La sección transversal del cable deberá satisfacer los requisitos de corriente continua permitida, estabilidad térmica en cortocircuito, caída de tensión permitida, etc.

La verificación de caída de voltaje se debe realizar para cables de 10 KV y menos. La verificación de voltaje solo se requiere para circuitos de 6 KV y 10 KV o menos con una sección transversal del conductor inferior a 70–95 mm². Para conductores mayores de 70–95 mm², aumentar la sección transversal para reducir la pérdida de voltaje no es efectivo y conducirá a aumentos significativos en la inversión y el consumo de metales no ferrosos. En tales casos, se deben tomar medidas como la compensación de capacitores estáticos, en carga. Los transformadores de cambio de tomas u otros métodos son más adecuados y se determinarán mediante comparación tecnoeconómica.

La verificación de la estabilidad térmica en cortocircuito se realizará para cables de 10 KV y superiores.

Por lo tanto, la sección transversal es un factor necesario e importante cuando los clientes realizan una consulta.
