Por qué redes eléctricas de cables blindados de aluminio de 0,6/1 kV

Resumen:En desarrollos de parques industriales, redes de recolección de energía renovable y circuitos de distribución comercial, es esencial equilibrar los presupuestos de instalación con una protección subterránea severa. Los cables eléctricos blindados de aluminio sirven como columna vertebral para redes eléctricas de bajo voltaje de enterramiento directo. Este artículo desglosa la ingeniería de capas internas, los mecanismos de protección de doble cinta de acero y los beneficios de costos que hacen de las líneas blindadas de aluminio de múltiples núcleos la principal especificación para la adquisición de proyectos internacionales.

Tabla de contenido

Introducción

Arquitectura estructural de cables de aluminio blindados multinúcleo de 0,6/1 kV

Armadura de cinta de acero doble: asegurar tramos de servicios públicos de entierro directo

Conductores de aluminio: maximizar el retorno de la inversión en infraestructuras a gran escala

Escenarios de aplicación primaria en proyectos energéticos globales

Personalización directa de fábrica y seguridad de abastecimiento

Introducción

Las redes subterráneas de alimentación eléctrica están expuestas a peligros mecánicos constantes. Las zanjas de enterramiento directo experimentan una compactación aplastante del suelo, golpes físicos accidentales durante la excavación e intrusión subterránea de roedores. Además, en las redes de distribución secundaria de larga distancia, el uso de cables pesados ​​de cobre tradicionales aumenta significativamente los costos de materia prima y los gastos generales de transporte.

Para resolver estos desafíos técnicos y presupuestarios,Cable Taitongfabrica cables de alimentación de aluminio blindados multipolares de alto rendimiento 0,6/1kV. Al combinar conductores de aluminio trenzados de alta conductividad con una armadura metálica de alta resistencia, nuestros cables brindan seguridad mecánica sin concesiones y eficiencia operativa a largo plazo a los contratistas de servicios públicos de todo el mundo.

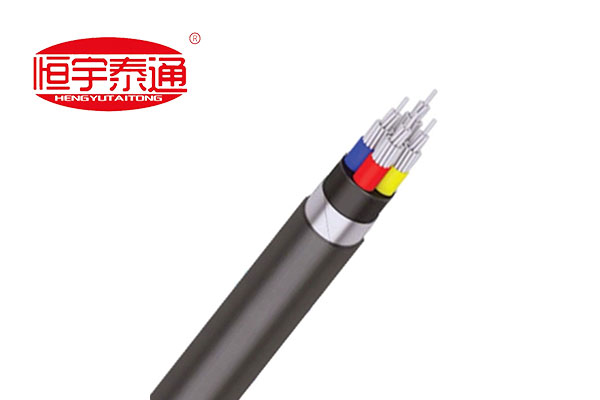

Arquitectura estructural de cables de aluminio blindados multinúcleo de 0,6/1 kV

La sección transversal de varias capas de un cable de alimentación de aluminio blindado con cinta de acero proporciona una protección mecánica y eléctrica completa:

Conductores de aluminio trenzados (Clase 2):Formado a partir de cables eléctricos de aluminio de alta pureza trenzados firmemente para garantizar una capacidad de corriente estable, peso reducido y alta confiabilidad de la conexión del terminal.

Aislamiento de fase codificado por colores:Aislamiento premium XLPE o PVC envuelto alrededor de cada núcleo en colores estandarizados (rojo, amarillo, azul, etc.) para garantizar una identificación de fase sin errores durante la instalación en el sitio.

Funda de cojín/cama interior extruida:Formado sobre el conjunto del núcleo interno para proteger los aislamientos de fase de bordes metálicos afilados durante el proceso de blindaje.

Armadura de cinta de acero doble (DSTA):Bandas de acero helicoidales superpuestas envueltas alrededor de la matriz del núcleo para absorber altas presiones de aplastamiento radial y evitar que herramientas físicas o rocas perforen el cable.

Funda exterior protectora de alta resistencia:Una cubierta de PVC o PE resistente al aceite y estabilizada contra los rayos UV que previene la entrada de humedad, la corrosión ácida del suelo y la degradación ambiental.

Armadura de cinta de acero doble: asegurar tramos de servicios públicos de entierro directo

¿Por qué los consultores de infraestructura especificanCables blindados con cinta de acero (DSTA)¿Como la serie YJLV22/VLV22 para redes secundarias de baja tensión?

1.Eliminación de costosos conductos externos:Los cables no blindados requieren conductos pesados ​​de PVC u hormigón cuando se entierran bajo tierra. Los diseños blindados de cinta de acero se pueden colocar directamente en zanjas subterráneas, lo que reduce drásticamente los costos de excavación civil y tuberías.

2.Defensa extrema contra aplastamiento e impacto:La fuerte presión del subsuelo, el asentamiento de rocas o el paso de vehículos por encima pueden deformar el cableado de plástico blando. Las envolturas dobles de cinta de acero absorben el impacto físico, manteniendo la integridad del núcleo estructural y evitando cortocircuitos entre fases.

3.Protección subterránea contra plagas:Las termitas, tuzas y roedores mastican regularmente los recubrimientos de polímero estándar. La impenetrable barrera metálica de acero previene el daño biológico, extendiendo la vida útil de la red subterránea más allá de los 30 años.

Conductores de aluminio: maximizar el retorno de la inversión en infraestructuras a gran escala

Los presupuestos de materias primas dictan la viabilidad del proyecto. Utilizandoconductores de aluminio trenzadosen lugar del cobre se obtienen ventajas económicas decisivas:

Ahorros sustanciales en costos:El aluminio ofrece una conductividad excepcional por dólar, lo que permite a los contratistas de EPC reducir significativamente el gasto en material de cables a lo largo de extensos kilómetros de distribución.

Peso de manipulación más ligero:El peso reducido del aluminio simplifica la extracción de la bandeja portacables, reduce las horas de mano de obra de instalación y reduce los costos de transporte de contenedores para entregas en el extranjero.

Escenarios de aplicación primaria en proyectos energéticos globales

Gracias a su equilibrio entre resistencia, protección y asequibilidad, las series de aluminio blindado de Taitong Cable se utilizan ampliamente en importantes licitaciones de proyectos internacionales:

Parques de energía solar y eólica:Transporte de salida de bajo voltaje desde estaciones inversoras a unidades transformadoras elevadoras a través de vastos terrenos al aire libre.

Complejos Industriales y Plantas Químicas:Enrutamiento de energía secundaria a lo largo de zanjas de cables exteriores y conductos subterráneos expuestos a cargas de maquinaria pesada.

Subredes Comerciales y Residenciales:Conexión de subestaciones transformadoras principales a tableros de distribución de edificios individuales en desarrollos suburbanos en expansión.

Personalización directa de fábrica y seguridad de abastecimiento

La adquisición de infraestructura internacional permite una tolerancia cero para los huecos de aislamiento o las brechas de armadura. Cada lote de producción debe cumplir con las normas internacionales autorizadas, incluidas IEC 60502-1 y BS 5467.

EnCable Taitong, apoyamos la ejecución de su proyecto a través de un modelo de producción personalizado 100% directo de fábrica. No promocionamos artículos prefabricados y antiguos en liquidación de almacén. En su lugar, fabricamos a medida cada lote de cables de alimentación de aluminio blindados para alinearlos directamente con la lista de cantidades precisa (BOQ) de su proyecto: calibrar secciones transversales de conductores (16 mm2 hasta 500 mm2), combinaciones de múltiples núcleos (3 núcleos, 4 núcleos, 3+1, 4+1, 3+2), espesor de armadura y compuestos de cubierta exterior especializados para cumplir con los requisitos de su red nacional local.

Póngase en contacto con nuestra división de ingeniería de distribución de energía hoypara reclamar certificados de prueba de tipo autorizados, planos dimensionales personalizados o para recibir una estimación de costos directa y exprés de fábrica para su próxima licitación de red.
