Por qué los cables de alimentación de cobre de MT garantizan la fiabilidad de la red

Resumen: A medida que las industrias pesadas modernas y las infraestructuras urbanas se expanden, las redes de media tensión exigen una estabilidad de transmisión sin precedentes.Cables de alimentación de media tensión nominales desde 6/10 kV hasta 26/35 kVsirven como arterias vitales de distribución eléctrica de alta carga. Este artículo analiza las capas estructurales críticas, las ventajas de ingeniería y los estrictos estándares de prueba de los cables de cobre de media tensión, guiando a los administradores de adquisiciones de infraestructura hacia la seguridad de la red a largo plazo.

Tabla de contenido

1.Introducción

2.Capas Estructurales de Cables MT de 6/10 kV a 26/35 kV

3. ¿Por qué los conductores de cobre destacan en los sistemas de media tensión?

4.Eliminar los riesgos subterráneos: blindaje y armadura

5.Cumplimiento técnico y personalización de fábrica

Introducción

El funcionamiento de redes eléctricas dentro del rango de media tensión de 6 kV a 35 kV introduce una tensión eléctrica significativa que las líneas estándar de baja tensión no pueden soportar. A estos altos potenciales, cualquier irregularidad estructural puede provocar descargas parciales catastróficas. Para garantizar una continuidad ininterrumpida de las subestaciones municipales y las zonas de fabricación masivas, los ingenieros consultores especifican continuamente soluciones de media tensión con núcleo de cobre de alta resistencia.

Como fabricante reconocido internacionalmente,Cable Taitongaprovecha las líneas de producción avanzadas de vulcanización catenaria para entregar cables de alimentación de 6/10 kV a 26/35 kV que superan los márgenes de seguridad de la red global, brindando opciones de distribución de alta eficiencia para licitaciones de la industria pesada.

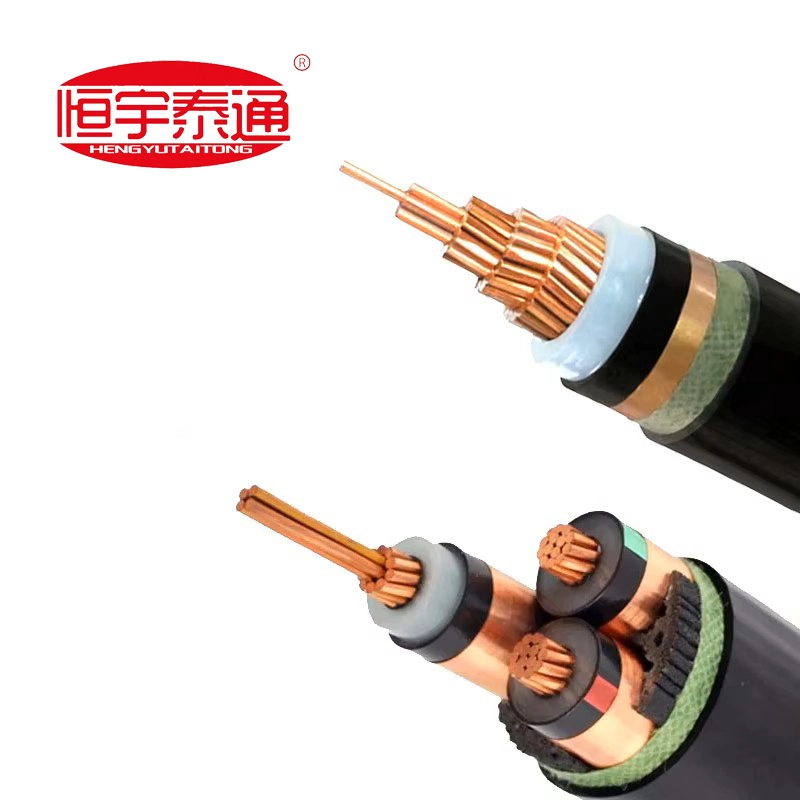

Capas Estructurales de Cables MT de 6/10 kV a 26/35 kV

A diferencia del cableado de baja tensión, los cables de media tensión requieren una sofisticada capa de triple extrusión para uniformar el intenso campo eléctrico interno. La ingeniería estructural implica varias zonas fabricadas con precisión:

Conductor: Cobre trenzado circular compactado de alta pureza (Clase 2) que garantiza una conductividad máxima y un diámetro mínimo.

Escudo semiconductor interno: Una capa semiconductora suave extruida directamente sobre el conductor para eliminar concentraciones de tensión eléctrica.

Aislamiento XLPE: Polietileno reticulado extralimpio, que trata tensiones de alto voltaje hasta 90°C en funcionamiento continuo.

Escudo de aislamiento exterior: Capa semiconductora desprendible o adherida que uniformiza los campos eléctricos radiales.

Capa de blindaje metálico: Cintas de cobre de alta conductividad envueltas helicoidalmente o cables de cobre diseñados para transportar de forma segura corrientes de carga capacitivas y corrientes de falla a tierra.

Funda protectora exterior: Cubierta de PVC resistente a la intemperie o PE de alta densidad diseñada para aislar el blindaje metálico de la humedad del subsuelo.

Por qué los conductores de cobre destacan en los sistemas de media tensión

Si bien el aluminio domina las líneas locales de servicios públicos de bajo voltaje debido a sus bajos costos iniciales, el cobre de alta pureza es el estándar indiscutible para la distribución crítica de voltaje medio de 6 kV a 35 kV por varias razones clave:

1.Capacidad de carga de corriente superior: El cobre ofrece una resistencia eléctrica significativamente menor que el aluminio, lo que permite que las configuraciones de un solo núcleo o de tres núcleos transmitan bloques masivos de energía a través de bancos de conductos subterráneos más estrechos.

2. Caída de voltaje minimizada: Esenciales para recorridos industriales más prolongados, los núcleos de cobre reducen drásticamente las pérdidas de calefacción por transmisión de línea en tramos regionales extendidos.

3.Alta resistencia a la tracción mecánica: El cobre puede soportar tensiones de tracción extremas durante el trazado complejo de zanjas o instalaciones de perforación direccional profunda, lo que elimina los riesgos de estiramiento del núcleo.

Eliminación de riesgos subterráneos: blindaje y armadura

La amenaza más común para los circuitos enterrados de media tensión es la acumulación de agua, un fenómeno en el que los microhuecos en el aislamiento barato combinados con la humedad degradan lentamente el cable con el tiempo.

Cable Taitongelimina este riesgo mediante el uso de materiales compuestos ultralimpios y tecnología de reticulación de triple coextrusión de última generación. El blindaje de cinta de cobre superpuesto combinado con una armadura de alambre de acero (SWA) opcional o una armadura de cinta de acero doble (DSTA) forma una barrera dual. Esta barrera repele completamente la presión de las rocas subterráneas, la infiltración de humedad y la degradación de roedores, extendiendo la esperanza de vida operativa más allá de los 30 años.

Cumplimiento técnico y personalización de fábrica

Las licitaciones globales de infraestructura no dejan margen para compromisos. Los sistemas de media tensión requieren una ejecución impecable del diseño respaldada por rígidas certificaciones de pruebas de tipo.

EnCable Taitong, no gestionamos una cámara de compensación genérica de acciones masivas. Operando en un modelo de producción personalizado 100% directo de fábrica, cada lote de cables de media tensión de un solo núcleo y de tres núcleos está diseñado directamente según las listas de cantidades (BOQ) específicas de su proyecto, los requisitos del sistema de seguimiento y las especificaciones ambientales localizadas.

Contacta hoy con nuestra unidad técnica de media tensiónpara acceder a catálogos técnicos de fábrica, hojas de diseño transversales o para recibir una estimación de costos rápida y lista para el contrato para su licitación de infraestructura de red regional.
