Por qué los cables de aluminio blindados BT son mejores para el entierro

Resumen: Para infraestructuras modernas, redes municipales e instalaciones industriales, seleccionar la estructura de cable adecuada es crucial para equilibrar el costo y la confiabilidad a largo plazo.Cables de alimentación de aluminio blindados de baja tensión 0,6/1 kVse han convertido en el estándar de la industria para la distribución subterránea de entierro directo. En este artículo, desglosamos las capas técnicas de estos cables de alto rendimiento y analizamos por qué su construcción única ofrece la máxima protección contra el estrés mecánico y los desafíos ambientales.

Introducción

Profundización en la construcción de cables de aluminio blindados

Beneficios clave de la armadura de cinta de acero doble (DSTA)

Escenarios de aplicación en licitaciones globales

Parámetros técnicos: Cumplimiento IEC 60502-1

Conclusión y soporte de fábrica

Introducción

Al diseñar redes subterráneas de distribución de energía, los gerentes de adquisiciones enfrentan un doble desafío: mantener bajo control los presupuestos de materiales y al mismo tiempo garantizar que la red pueda sobrevivir a las duras condiciones del suelo, la humedad y los cambios de carga durante décadas. Las opciones tradicionales sin blindaje a menudo se quedan cortas en aplicaciones de enterramiento directo, lo que genera costosas fallas. Hoy en día, los cables eléctricos blindados de aluminio de 0,6/1 kV resuelven este dilema combinando la extrema rentabilidad de los conductores de aluminio con una armadura mecánica resistente.

Como proveedor estratégico verificado de CREC, Taitong Cable se especializa en la fabricación de cables de aluminio blindados de múltiples núcleos personalizados, adaptados con precisión a las especificaciones de servicios públicos regionales y a las listas cuantitativas de proyectos internacionales (BOQ).

Profundización en la construcción de cables de aluminio blindados

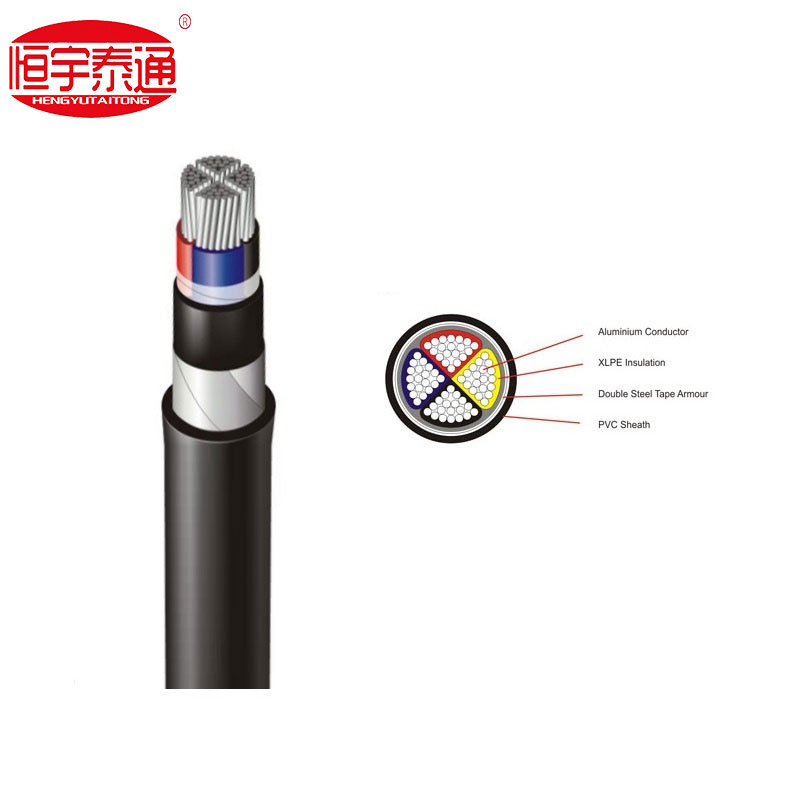

La confiabilidad de una red eléctrica de baja tensión depende completamente de la integridad de la sección transversal de sus cables. Si observamos el perfil técnico de un cable de alimentación estándar de 4 núcleos, podemos ver un sistema de protección multicapa muy optimizado:

De acuerdo con las especificaciones de diseño de las normas internacionales, el cable está diseñado con cuatro capas funcionales distintas:

1.Conductor de aluminio:Utiliza aluminio trenzado compactado en forma de sector de alta pureza. El diseño del sector garantiza que los cuatro núcleos encajen perfectamente con espacios de aire intersticiales mínimos, lo que reduce significativamente el diámetro exterior general y ahorra espacio en los conductos.

2.Aislamiento XLPE:El polietileno reticulado proporciona propiedades térmicas y eléctricas excepcionales, lo que permite que el núcleo funcione de forma segura a temperaturas continuas de hasta 90 °C y maneje sobrecargas por cortocircuito de hasta 250 °C.

3. Armadura de cinta de acero doble (DSTA):Se envuelven dos capas de cinta de acero helicoidal sobre el lecho interior. Este escudo metálico proporciona cobertura continua y alta resistencia contra cargas verticales de aplastamiento e impactos accidentales durante la excavación del terreno.

4.Funda de PVC:La cubierta exterior de cloruro de polivinilo de alta resistencia protege la armadura metálica interna de la humedad, la corrosión química del suelo y la radiación ultravioleta cuando se expone sobre el suelo.

Beneficios clave de la armadura de cinta de acero doble (DSTA)

¿Por qué los consultores técnicos exigen específicamente Double Steel Tape Armor en lugar de variantes no blindadas para redes de bajo voltaje?

Resistencia superior al aplastamiento mecánico:Los cables subterráneos están sujetos a asentamientos del suelo, tráfico pesado de vehículos y terrenos rocosos. La doble cinta de acero actúa como un escudo mecánico que absorbe la presión externa sin deformar el aislamiento XLPE subyacente.

Protección contra roedores y termitas:En las zonas de expansión tropicales o rurales, las termitas y los roedores subterráneos representan una grave amenaza para las cubiertas de polímero. La armadura de cinta de acero proporciona una barrera física impenetrable que previene la bioinfestación.

Entierro directo rentable:Los cables no blindados requieren zanjas profundas reforzadas con hormigón o costosas tuberías continuas. Los cables de aluminio blindados se pueden enterrar de forma segura directamente en zanjas de suelo con lecho de arena, lo que reduce drásticamente los costos de ingeniería civil y mano de obra de instalación.

Escenarios de aplicación en licitaciones globales

Gracias a su resiliencia estructural, los cables de aluminio blindados de 0,6/1 kV se utilizan ampliamente en licitaciones de infraestructura crítica en el sudeste asiático, África y los países de la iniciativa "Belt and Road":

Principal Distribución Eléctrica Municipal:Conexión de transformadores de subestaciones a quioscos de distribución residencial y comercial.

Plantas industriales e instalaciones de fabricación:Alimentar conjuntos de maquinaria pesada donde los cables se colocan en bandejas de cables abiertas o conductos subterráneos expuestos a vibraciones mecánicas.

Proyectos de Energías Renovables:Conexión de estaciones inversoras centralizadas en parques solares y redes de energía eólica a gran escala.

Infraestructura pública:Proporcionar líneas eléctricas subterráneas confiables para redes de alumbrado público municipal y sistemas de monitoreo de carreteras.

Parámetros técnicos: Cumplimiento IEC 60502-1

En Taitong Cable, todos los cables de alimentación de aluminio blindados de bajo voltaje se fabrican y prueban completamente de acuerdo con IEC 60502-1 (Cables para voltajes nominales de 1 kV a 30 kV).

Conclusión y soporte de fábrica

Invertir en cables de alimentación de aluminio blindados de 0,6/1 kV garantiza que su proyecto se beneficie de un ciclo de vida libre de mantenimiento y, al mismo tiempo, mantenga los gastos de capital iniciales altamente competitivos. Debido a que cada entorno de instalación de red es único, mantener un inventario único para todos es ineficiente.

Cable Taitongopera con un modelo de producción 100% personalizado. No tenemos existencias masivas de genéricos; en su lugar, diseñamos y fabricamos cada lote de cables blindados multipolares a pedido, lo que garantiza recuentos de núcleos personalizados, áreas de sección transversal (por ejemplo, núcleos de alumbrado público integrados) y un cumplimiento preciso de los requisitos de su proyecto regional.

Póngase en contacto con nuestro equipo de ingeniería hoypara obtener una estimación directa del precio de fábrica, hojas de datos técnicos o discutir especificaciones de cables personalizados para su próxima licitación de proyecto.
