Por qué los cables de control blindados previenen el ruido EMI

Resumen:En plantas de fabricación automatizadas, estaciones de generación de energía e instalaciones de procesamiento complejas, las líneas de control corren junto a líneas eléctricas pesadas, creando intensos campos electromagnéticos.Cables antiinterferencias de control blindados.servir como sistema nervioso confiable para estas operaciones. Este artículo analiza la arquitectura de materiales multicapa, los mecanismos de supresión de interferencias electromagnéticas (EMI) y los beneficios del blindaje que hacen que los cables de control de primera calidad sean fundamentales para la automatización industrial moderna.

Tabla de contenido

Introducción

Anatomía estructural de cables de control antiinterferencias blindados

Por qué el blindaje trenzado es vital contra el ruido industrial

Escenarios de aplicaciones críticas en ingeniería automatizada

Cumplimiento directo de fábrica y pedidos personalizados

Introducción

A medida que las plantas industriales integran sistemas automatizados más inteligentes, la densidad de equipos electrónicos aumenta exponencialmente. Este entorno de alta densidad genera cantidades masivas de interferencia electromagnética (EMI) e interferencia de radiofrecuencia (RFI). Sin un blindaje adecuado, las señales de control de bajo voltaje enviadas a controladores lógicos programables (PLC), sensores y actuadores pueden corromperse fácilmente, lo que provoca lecturas falsas de la máquina, errores del sistema o paradas de emergencia peligrosas.

Para proteger las señales automatizadas críticas,Cable Taitongfabrica cables antiinterferencias de control blindados de alta resistencia. Al combinar conductores altamente flexibles con un denso blindaje metálico, estas líneas de control garantizan una entrega de señal impecable en zonas industriales muy perturbadas de todo el mundo.

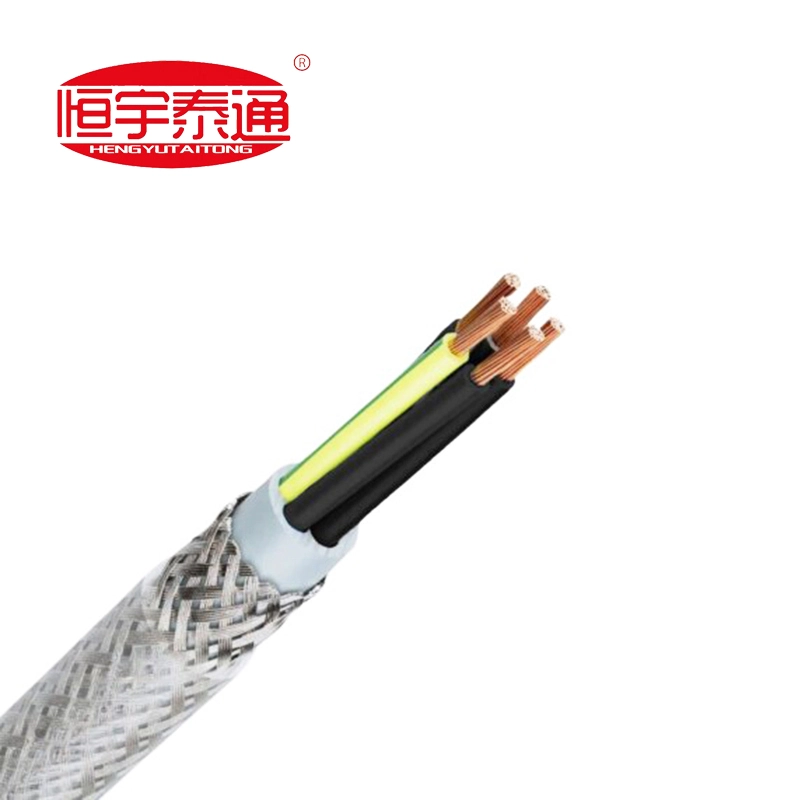

Anatomía estructural de cables de control antiinterferencias blindados

La configuración interna de un cable de control estándar está diseñada capa por capa para separar el ruido externo de los conductores de cobre internos:

Conductores de cobre de alta pureza: Compuesto por cables de cobre lisos de múltiples núcleos y finamente trenzados, que proporcionan máxima conductividad eléctrica y flexibilidad superior para un enrutamiento ajustado dentro de los paneles de control.

Aislamiento codificado por colores: Compuesto aislante de PVC o XLPE de primera calidad con codificación de colores distintos (incluido el cable de conexión a tierra verde/amarillo estándar) para una identificación sencilla de los terminales y seguridad durante la instalación.

Ropa de cama interior/capa de funda: Una envoltura de polímero suave o una capa extruida que une firmemente los núcleos retorcidos y forma un cojín protector para el escudo suprayacente.

Escudo metálico trenzado de alta cobertura: Una densa trenza de alambre de acero o cobre estañado entretejido que envuelve los núcleos internos, actuando como una barrera electromagnética impenetrable.

Chaqueta exterior ignífuga: Una funda de PVC robusta formulada para resistir salpicaduras de aceite, humedad, abrasión y propagación de llamas en bandejas de cables abiertas.

Por qué el blindaje trenzado es vital contra el ruido industrial

Si bien los cables de control sin blindaje funcionan bien en bucles eléctricos básicos, los centros industriales automatizados exigen blindajes trenzados de alta cobertura por tres razones clave de rendimiento:

1.Absorción integral de EMI y RFI: La trenza metálica actúa como una jaula de Faraday. Intercepta ondas electromagnéticas radiadas desde grandes motores, transformadores y cables de alimentación de alto voltaje circundantes, desviando de forma segura las corrientes parásitas al suelo antes de que interrumpan las señales del núcleo interno.

2.Fuerza flexible superior: A diferencia de los protectores estáticos de papel de aluminio que pueden rasgarse o agrietarse fácilmente cuando se doblan repetidamente dentro de maquinaria dinámica, una trenza de metal tejido mantiene el 100% de la integridad del blindaje estructural incluso bajo continuas flexiones y torsiones mecánicas.

3.Prevención de conversaciones cruzadas: En conductos de control de múltiples núcleos, las corrientes de alta frecuencia en un cable pueden fluir hacia los circuitos vecinos. El trenzado de precisión aísla grupos de cables individuales, lo que garantiza flujos de datos limpios e independientes.

Escenarios de aplicaciones críticas en ingeniería automatizada

Gracias a su fiabilidad antiinterferencias, los cables de control blindados son muy específicos en las licitaciones de infraestructuras de precisión:

Líneas automatizadas de ensamblaje y robótica: Vincular mesas de control PLC centrales con brazos robóticos automatizados y transportadores de ensamblaje que requieren bucles de comando ininterrumpidos.

Paneles de control y relés de subestaciones: Interconexión de instrumentos de medición, relés de protección y controles de aparamenta dentro de entornos de energía de alto voltaje.

Refinerías petroquímicas y de procesamiento: Transmisión de lecturas delicadas de sensores de temperatura, presión y caudalímetro a través de cables extendidos en interiores y exteriores.

HVAC y gestión de edificios: Dirigir circuitos de control seguros y silenciosos a través de rascacielos comerciales para gestionar la ventilación automatizada, los ascensores y las arquitecturas de seguridad.

Cumplimiento directo de fábrica y pedidos personalizados

La instrumentación de precisión permite un margen cero para desequilibrios de impedancia o espacios de blindaje. Los contratos de adquisiciones industriales exigen la conformidad exacta con estrictos estándares de calidad como IEC 60227 o las normas industriales regionales.

EnCable Taitong, rechazamos los sistemas rígidos de compensación de inventario producidos en masa en favor de un modelo de producción personalizado 100% directo de fábrica. Entendemos que cada configuración de automatización requiere recuentos de núcleos únicos, disposiciones de conexión a tierra específicas y propiedades de aislamiento especializadas. Fabricamos a medida cada lote de cables de control directamente según las listas de cantidades (BOQ) específicas de su proyecto, calibrando el tamaño del núcleo, las relaciones de cobertura del blindaje y los compuestos de la cubierta para que coincidan con su entorno eléctrico exacto.

Póngase en contacto con nuestro equipo de ingeniería de instrumentación hoypara solicitar dibujos técnicos verificados, diseños de disposición de núcleos personalizados o para recibir una estimación rápida y directa del precio de fábrica para su próxima licitación de proyecto.
